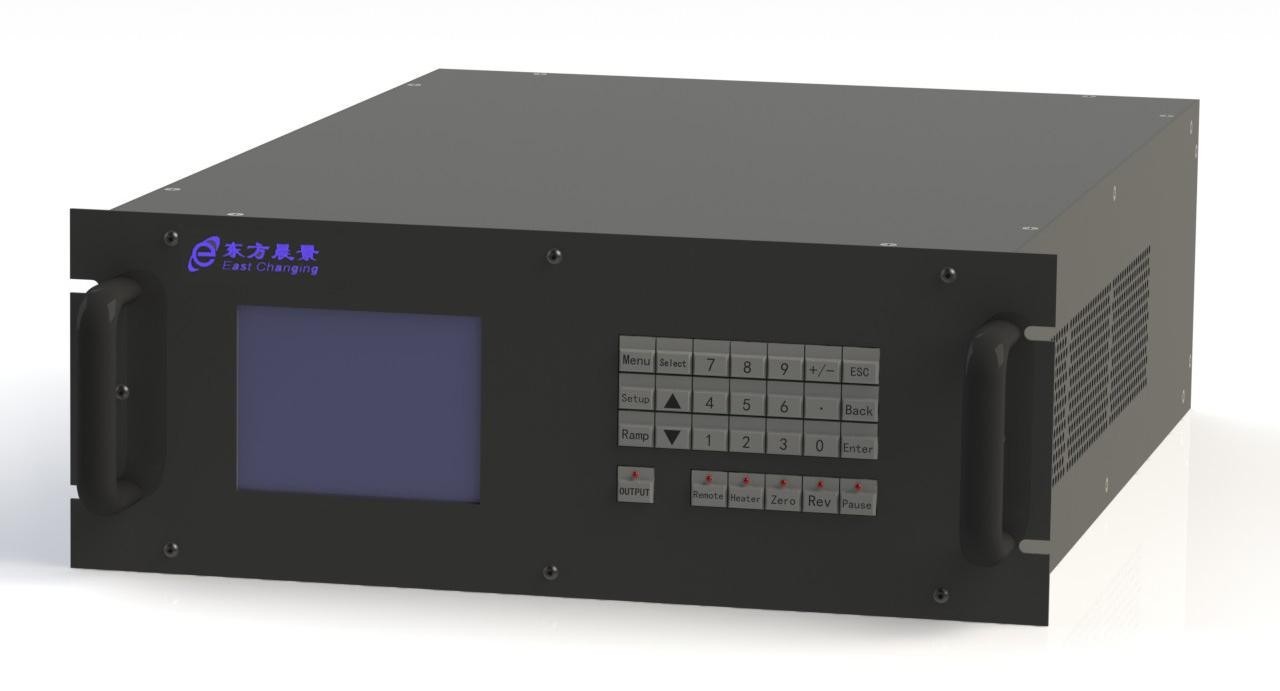

设备外形图（125A ±10V）

主要功能和特点：

1)    在控制上自动实现恒流、恒压控制切换，特别适合大电感的超导磁体；

2)    自动检测输出换向开关的接入状态，在连接换向开关的情况下，用户直接设置负电流值，内部根据运行参数控制开关换向，实现正负电流双极性输出；

3)    对磁体充放电过程的速率和恒流电压可分段设置，即从零电流到待设定的目标电流值之间，可分为10个电流区间，每个区间在充电和放电时的电流变化率及恒流电压可独立设置；

4)    输出正电流、正负电压（对应磁体充电和放电）的两象限模式以实现磁体电流的加减；

5)    三个外接接触器控制点，在需要快速放电的情况下，在3个预设电流点把3个外部电阻依次接入回路以加速放电过程；

6)    自动检测磁体失超，也可以接收外部失超信号，以完成超导磁体的失超保护；

7)    完善的失超泄放控制功能，只需在相应端子间接入与磁体配套的泄放电阻，在磁体失超时该电阻将被自动接入回路以实现泄放

8)    本地控制采用液晶屏显示和键盘输入，界面采用菜单式设计，操作简单易学；

9)    提供多种远程控制接口，包括RS232/485、GPIB、USB、LAN，可以满足各种速度和距离上的需求；

10)  可以通过数字接口实现以下功能扩展：1、多台电源实现并联扩流；2、多台电源作为独立电源可以实现多维联动

11)  标准19英寸4U机箱，可直接放入19英寸机柜中，方便安装及多机并联。

规格及技术指标

1.   输出

●  输出类型      单极性正负电压两象限直流电流源，可扩展至双极性四象限

●  电流发生      20bit DAC数字设定，线性调整

●  电流范围      单元125A，可扩展至1000A

●  恒流电压      单元±10V，可扩展至+200V

●  最大功率      单元1250W

●  负载电感      0H~500H

●  电流纹波      10ppm（输出短路测试）

●  电流温漂      5ppm/K

●  电流稳定      1mA/h，10mA/24h

●  输出绝缘      输出对外壳及各种接口绝缘，500V

●  输出保护      失超，急停，交流掉电，远程禁用，功率组件过流、过热，

●  输出泄放      可以控制3个外接接触器接入不同泄放电阻值

2.   输出编程

●  编程方式      键盘、计算机接口（RS232/485、GPIB、USB、LAN）

●  电流设定      0.1mA（20bit）

●  电流变化率    1mA/s~99.999A/s

●  恒流电压      0.1V~10V，12bit或20bit设定

●  斜坡分段      1~10（可以分成10个目标电流区间设置不同恒流电压及电流变化率；充放电设置值可以不同）

●  输出更新率    25s-1

3.   输出回读

●  输出电流      0.1mA（22bit）

●  输出电压      10mV（12bit）

●  更新速率      内部25SPS，面板3RD/s

4.   超导开关加热器

●  通道数量      2

●  电流范围      10mA~125mA

●  恒流电压      12V

●  设置分辨率    1mA（10bit）

●  保护          开路、短路检测

5.   前面板

●  显示 图形LCD屏

●  键盘

6.   远程接口

●  RS232/485

●  GPIB

●  USB

●  LAN

7.   其它

●  环境温度      15~35 °C

●  冷却方式      风冷（大功率水冷）

●  线路电压      单相交流220V（90~260）

●  外形尺寸    177mm*440mm*630mm（高*宽*深）

●  重    量    25Kg
